概述

      航空线束制造常用的工具包括各种剥线工具、压接钳、取送工具、扎带枪、热风枪等。

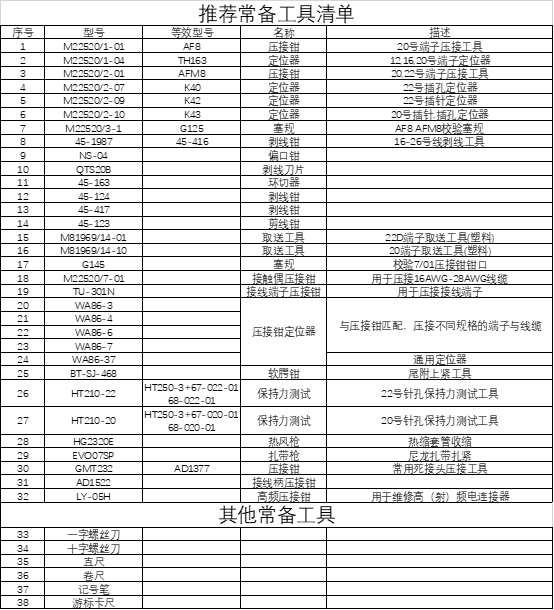

本文介绍了航空线束制造车间常用的工具、设备、耗材。

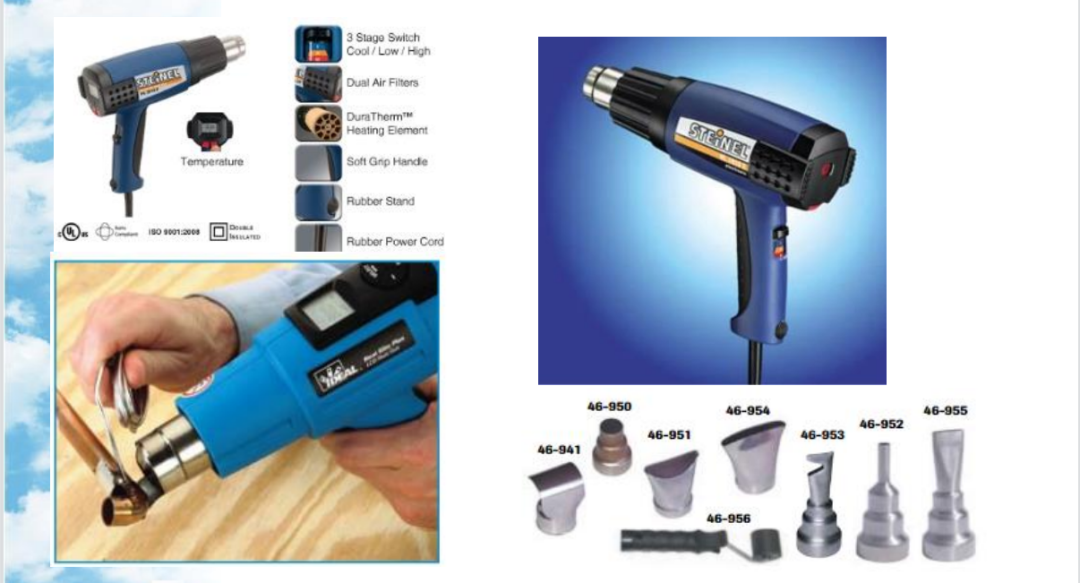

1.热风枪

      热风枪是线束加工过程中用得比较多的一种工具，用于处理各种热缩套管，VITON管、DR管等保护材料。

2.红外加热器

      下图红外加热器型号为IR550，主要用于焊环处理。

3.剥线工具

3.1剥线钳

     下图为IDEAL公司的各种剥线钳。

3.2转刀

      这种转刀可以很方便的处理屏蔽导线电缆的护套。

4.压接工具

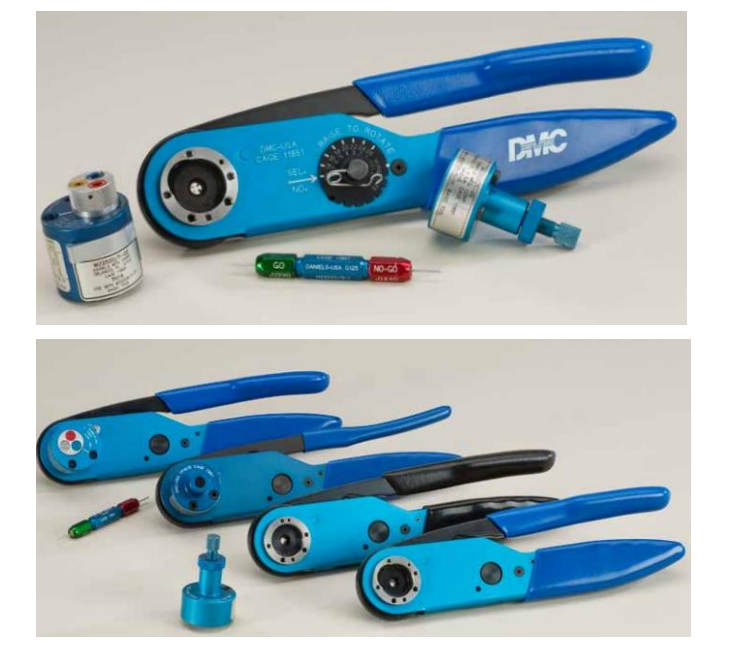

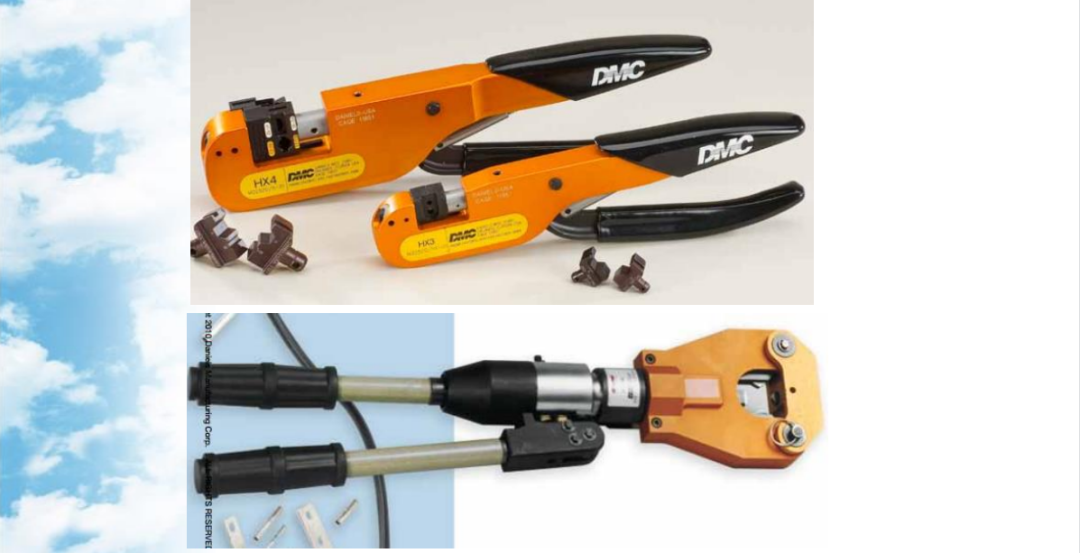

4.1压接钳

      主要用于将导线和接触件端子或接线柄等压接在一起。

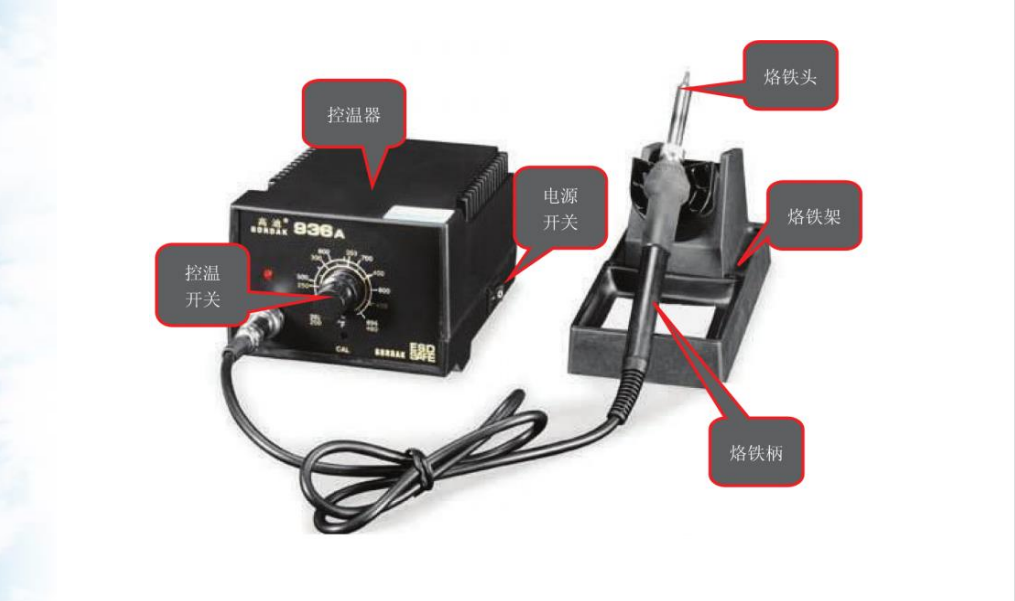

5.焊接工具

5.1焊接工具

      用于线束中焊接型连接器，接地线与屏蔽层的处理等。

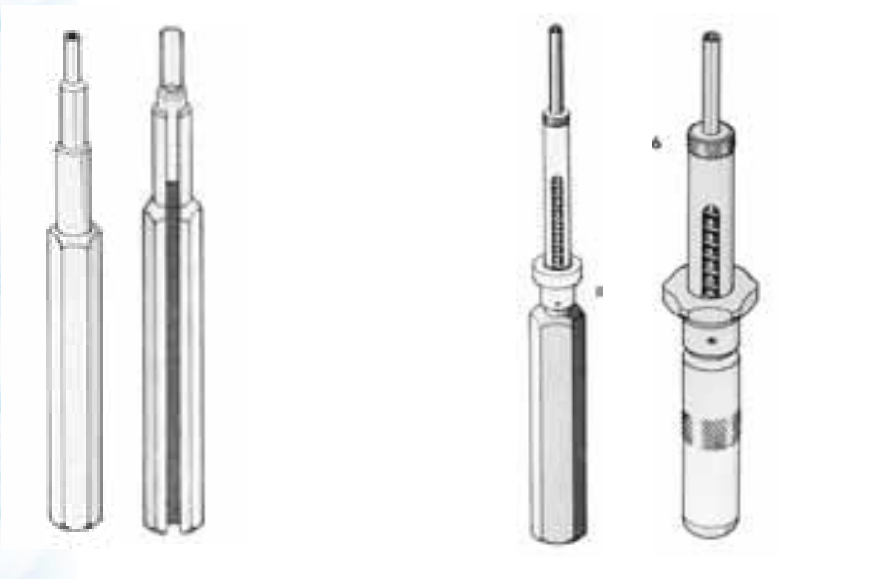

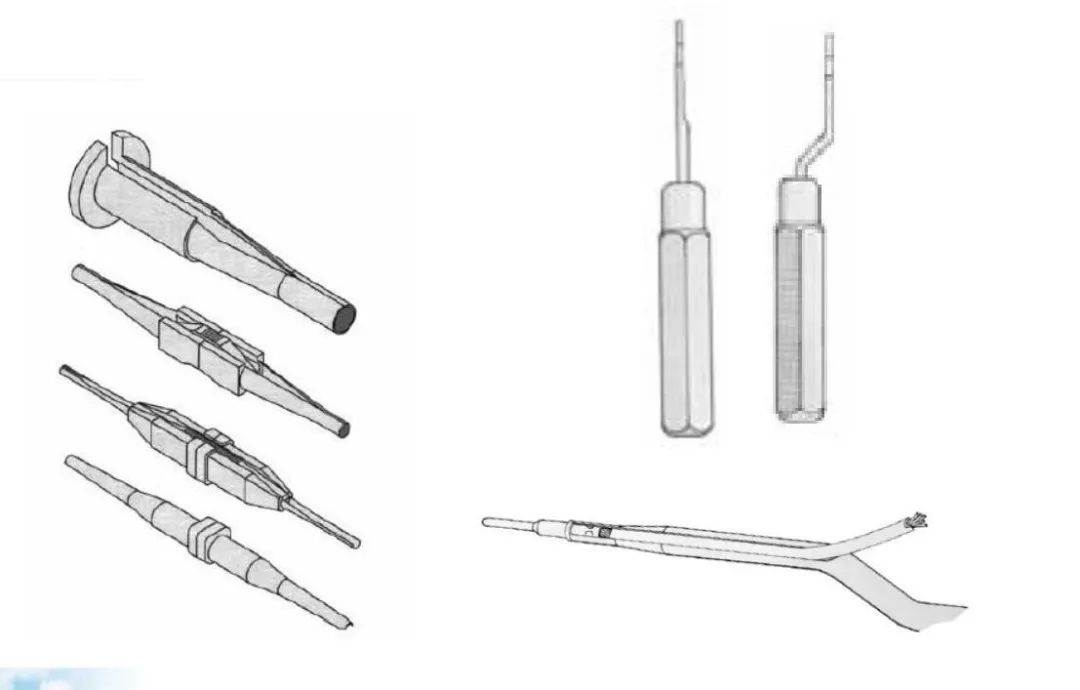

6.连接器取送工具

6.1后装后取工具

6.2前取后装工具

7.保持力测试工具

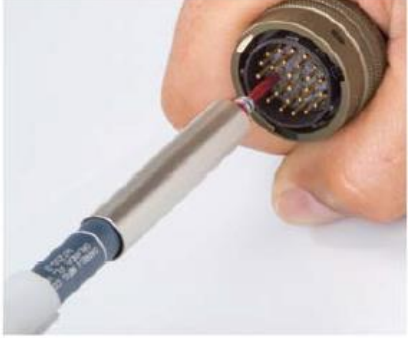

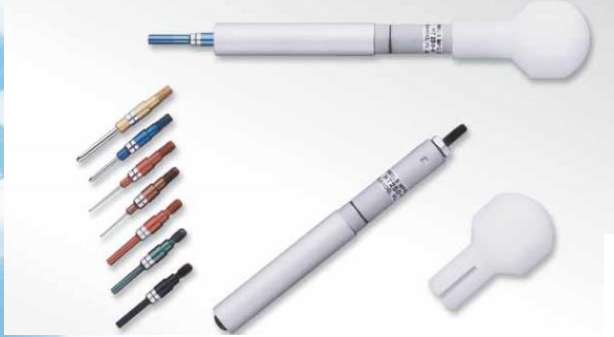

7.1保持力测试仪

      用于检测连接器接触件是否安装到位，如果出现缩针就说明没安装到位，需要返工。

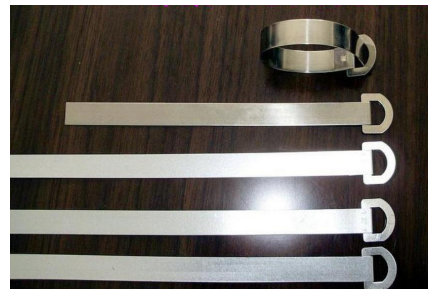

8.金属扎带工具

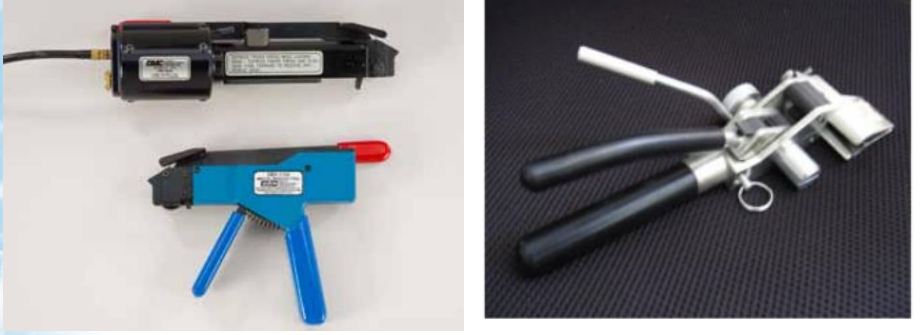

8.1扎带工具

      用于金属屏蔽层与后附件等的处理。

9.其他工具

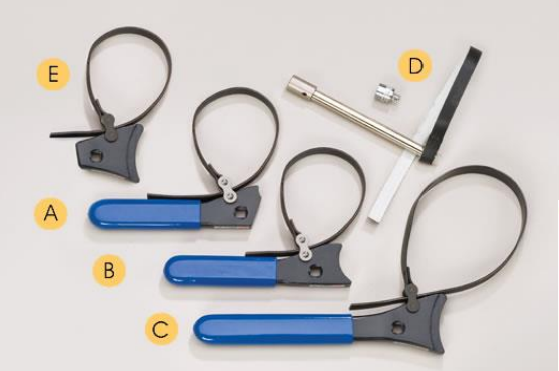

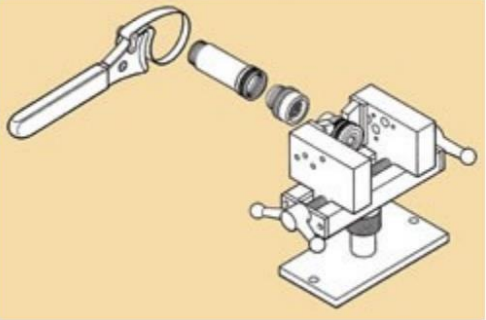

9.1皮带扳手

      主要用于连接器后附件的安装。

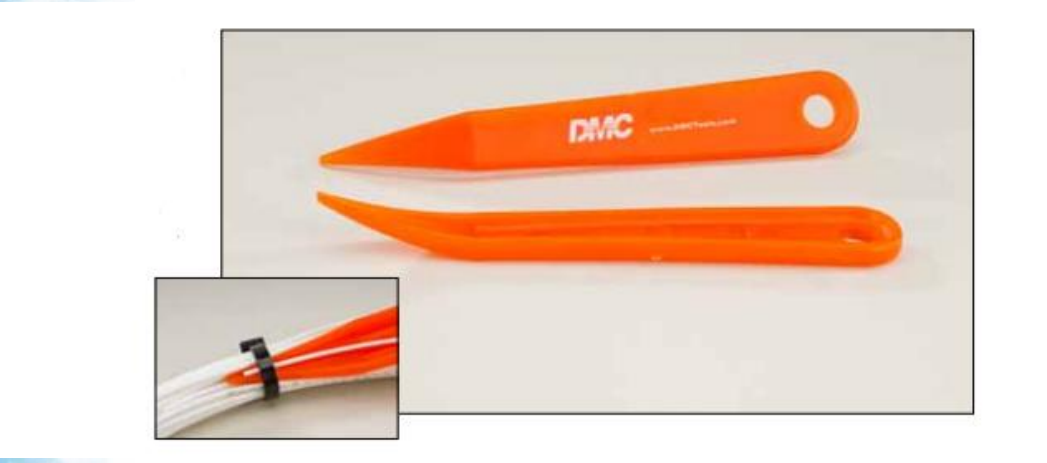

9.2送线工具

      某根导线遗漏或需要增加导线时，可使用这种工具。

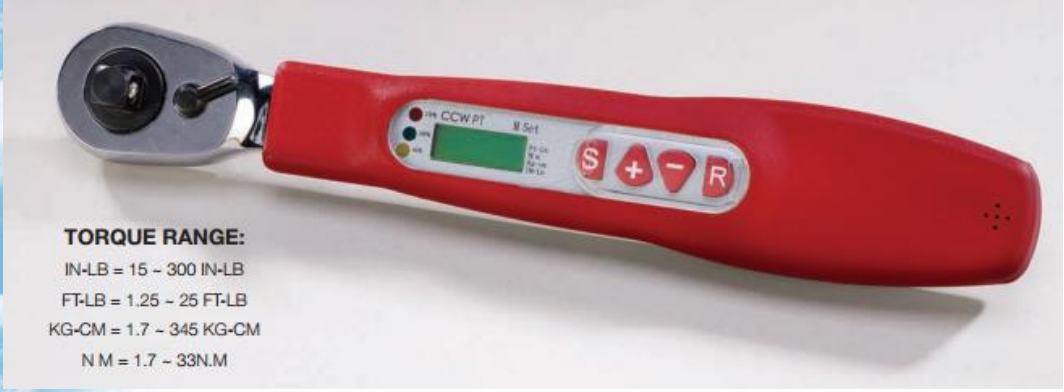

9.3力矩扳手

      与皮带扳手等其他工具配合使用。

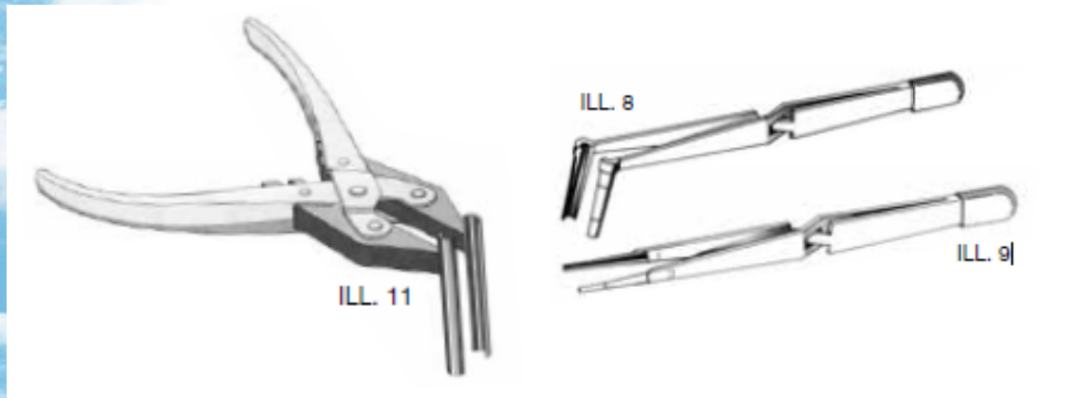

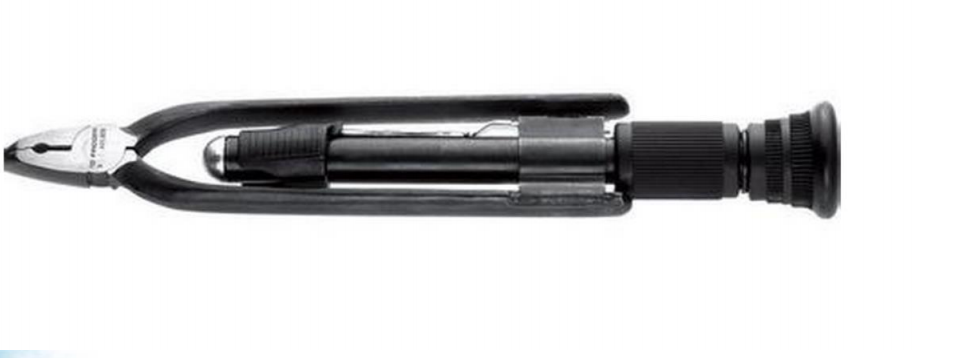

9.4保险钳（锁线钳）

      后附件、连接器安装时，为避免零件松动或脱落，都需要打上保险，需要用下面的保险钳。

9.5Safe-T-Cable-一种新型的打保险方式
