概述：

随着圆形连接器的不断发展，产生出了大量的各种构型的连接器，相对于应用于现代电气系统中的其他机械组件，它们有更精密的尺寸公差和电气属性。相关的加工工艺也必须达到同样的精密水平以使连接器能够满足既定的用途。但是到现在为止，将应力释放尾附件或其他尾附件安装到连接器上的加工工艺并没有得到足够的重视，这也是连接器尾部附件上紧工具套装被开发的原因。

连接器固定适配器是设计用来匹配特定的连接器系列以及不用考虑键位排列的壳体。这些适配器可以简单的用手持工具固定，如有更严格地要求，可以使用其他DMC工具。下面是几种上紧工具（方法）的说明。

1、简单手动上紧工具

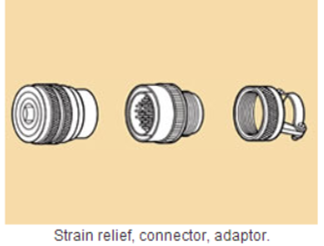

在大多数基本操作中，适配器与连接器相匹配，并且是单手操作。这样可以固定连接器的同时，用另一只手上紧尾附件。

2、简单机械辅助工具

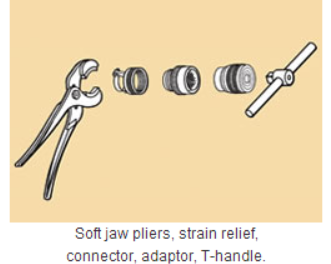

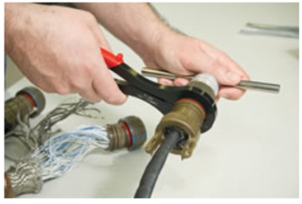

需要使用机械辅助工具将附件安装在连接器上时，适配器的固定可以使用下面工具，如图中操作所示，连接器使用插在适配器驱动孔中的T型手柄固定，而后附件使用软垫夹钳。

注：连接器不可以转动，否则导线、接触件和密封组件会承受应力。适配器及其相关工具被设计用于固定连接器，而只有尾部附件可以转动。

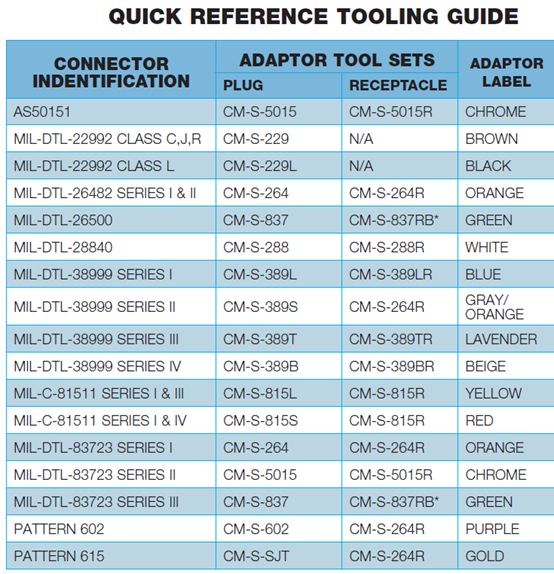

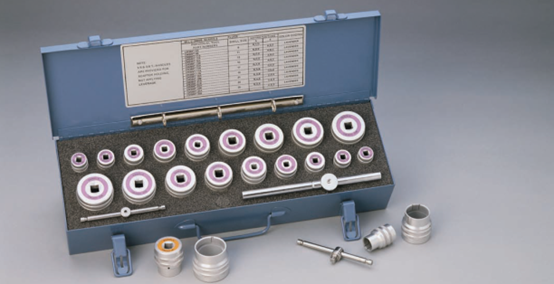

不同类型的连接器的适配套装（DMC）

3、生产工作台应用

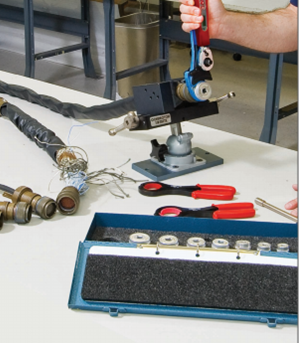

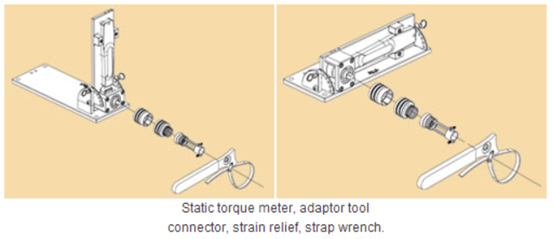

在装配特殊电缆组件的时候，如果需要测量力矩，可以使用静态力矩仪轻松的完成。适配器安装在力矩仪的方形驱动器上，这种工装可固定连接器，使用皮带扳手将力矩施加在后附件上。当力矩达到设定的数值时，会有信号灯点亮提示操作者已使用期望的力矩。

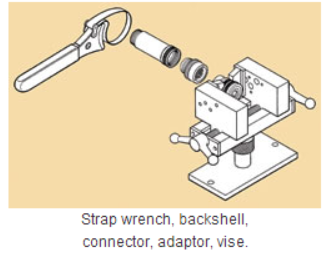

当要求最佳的可重复性和生产效率时，可以使用组装台钳辅助适配器固定连接器。如图所示，台钳用于牢牢固定适配工具，皮带扳手用于上紧连接器的后附件。

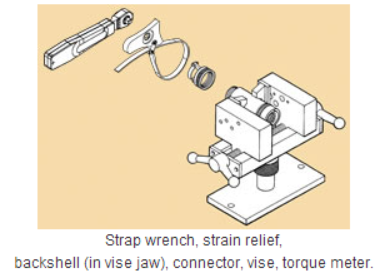

在组合后附件上，获得每个附件的正确力矩需要有效固定相邻的零件。如下图所示，装配台钳用于固定已经施加力矩的连接器的后附件部段，使用皮带扳手和力矩仪上紧应力消除部件。这样，正确的力矩就可以施加在后附件处，而不会影响已经施加在之前的连接器/附件上的力矩值。

4、连接器装配台钳

圆形连接器台钳是特别设计的。它使用一组钳齿可以适配从3/8英寸到2英寸的直径。这种V型齿可以固定在12键位的任一位置，可以将样件固定在最优的方向。连接器或附件不会发生表面损伤或破坏，因为钳口是用耐磨聚氨酯成形的。

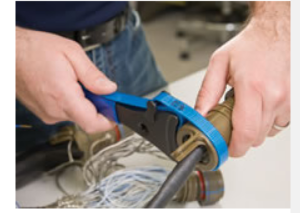

5、皮带扳手

当用于圆形连接器的生产或维修需求时，用于一般的商用皮带扳手，通常会有问题。DMC提供了特殊设计考虑的皮带扳手。可以适配宽度从5/15英寸到1英寸的各种皮带，固定从1/2英寸到4英寸的直径，模具最大2 1/4英寸直径是最受欢迎的。

6、关于螺母夹紧式插座

螺母夹紧式插座工具是特别为螺母夹紧式插座连接器开发的。有铝合金系列和多功能复合材料结构可选，由于其具有较轻的重量和非标表面，是OEM装配区的最佳选择。传统的“一般目的”型钢插座最适合无力矩螺母夹紧式应用。

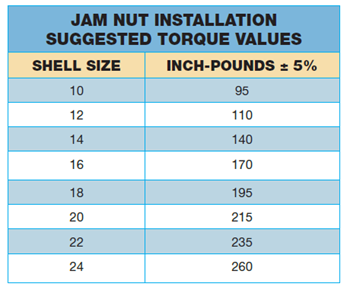

螺母加紧式连接器推荐的力矩值如下：

7 圆形连接器尾部附件上紧力的推荐值

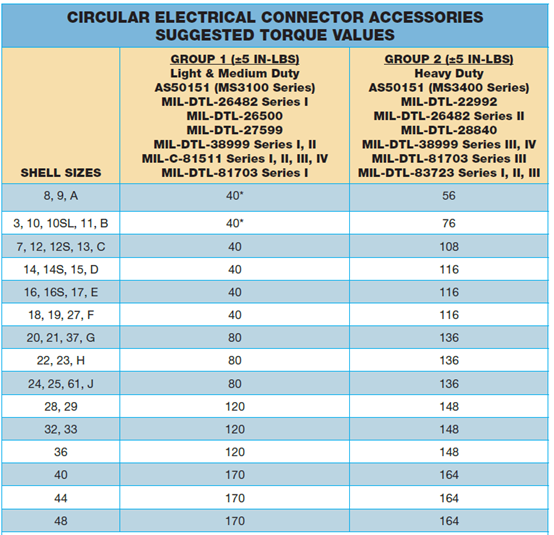

下面是圆形连接器尾部附件上紧力的推荐值（no responsibility）

8 定制化的连接器尾部附件上紧工装

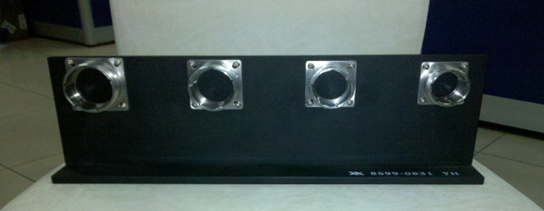

可根据连接器类型，定制开发连接器尾部附件上紧工装，简单实用，如下图所示：
